永磁电机转子的半自动入磁机及其入磁办法

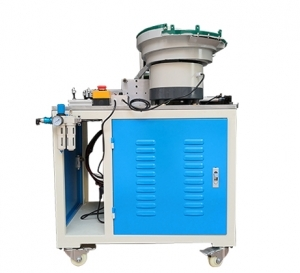

    东莞入磁机介绍小型永磁电机的转子由铁壳与磁体层结合构成。结合前，磁体层为条状软磁资料，未充磁，待卷圈后压入圆筒状的铁壳后再充磁。传统的加工形式是先用充磁机在磁条上充 好磁再用入磁机将磁条压入铁壳，或用入磁机将磁条压入铁壳后再用充磁机充磁，这就需 要有充磁机和入磁机两种设备分隔进行压入和充磁作业，工序较杂乱，操作费事，出产功率 低，出产成本高。


    本创造的意图就是针对现有技能存在的缺乏而供给一种集压入和充磁作业为一 体、简化工序、提高出产功率、下降出产成本的永磁电机转子的半自动入磁机，还供给一种 永磁电机转子的入磁办法。为了完结上述意图，本创造选用的技能计划是永磁电机转子的半自动入磁机，它 包含有放置铁壳的套筒、放置磁条的料槽、将磁条推入套筒的送料设备、将铁壳顶紧在套筒 口的顶料设备、将送进套筒的磁条压入铁壳的推料设备，料槽沿前后方向设置在套筒上靠 近左端的后方，料槽的后端衔接送料设备，顶料设备设置在套筒的右方，推料设备设置在套 筒的左方，套筒上镶有绕其一周的强磁体。所述料槽的前端与套筒之间衔接有料轨。所述送料设备包含有送料气缸、推料片，推料片的前端滑动插设在料槽中，推料片 的后端衔接送料气缸的输出端。所述顶料设备包含有顶料气缸，顶料气缸的输出端向着套筒且固定衔接有顶头。所述推料设备包含有推料气缸，推料气缸的输出端向着套筒且固定衔接有压头。本创造还公开了永磁电机转子的入磁办法，它包含有以下过程A、将铁壳放入套筒的放铁壳处；B、将磁条推入套筒中；C、将铁壳顶紧在套筒上；D、将推入套筒中的磁条压入铁壳，在压入的过程中对磁条进行充磁。过程D中所述的在压入的过程中对磁条进行充磁详细为预先在套筒上镶有绕其 一周的强磁体，磁条在压入铁壳的运动过程中与套筒上的强磁体相互作用取得磁力。本创造有利作用在于本创造供给的永磁电机转子的半自动入磁机及其入磁方 法，它包含有套筒、料槽、送料设备、顶料设备、推料设备，料槽沿前后方向设置在套筒上靠 近左端的后方，料槽的后端衔接送料设备，顶料设备设置在套筒的右方，推料设备设置在套 筒的左方，将磁条放入料槽中和将铁壳放入套筒的放铁壳处，送料设备将料槽中的磁条推入套筒，接着顶料设备将铁壳顶紧在套筒口，最终推料设备将送进套筒的磁条压入铁壳，完 成压入作业；套筒上镶有绕其一周的强磁体，磁条在压入铁壳的运动过程中导入磁力，然后 到达充磁的作用，本创造集压入和充磁作业为一体，一站完结两个工序作业，简化工序，生 产功率高，出产成本低，节能环保，且结构简单，易操作。
    权利要求
    永磁电机转子的半自动入磁机，其特征在于它包含有放置铁壳的套筒(8)、放置磁条的料槽(1)、将磁条推入套筒(8)的送料设备、将铁壳顶紧在套筒(8)口的顶料设备、将送进套筒(8)的磁条压入铁壳的推料设备，料槽(1)沿前后方向设置在套筒(8)上接近左端的后方，料槽(1)的后端衔接送料设备，顶料设备设置在套筒(8)的右方，推料设备设置在套筒(8)的左方，套筒(8)上镶有绕其一周的强磁体。
    2.依据权利要求1所述的永磁电机转子的半自动入磁机，其特征在于所述料槽(1) 的前端与套筒(8)之间衔接有料轨(2)。
    3.依据权利要求1所述的永磁电机转子的半自动入磁机，其特征在于所述送料设备 包含有送料气缸(4)、推料片(3)，推料片(3)的前端滑动插设在料槽(1)中，推料片(3)的 后端衔接送料气缸(4)的输出端。
    4.依据权利要求1所述的永磁电机转子的半自动入磁机，其特征在于所述顶料设备 包含有顶料气缸(5)，顶料气缸(5)的输出端向着套筒(8)且固定衔接有顶头(7)。
    5.依据权利要求1-4恣意一项所述的永磁电机转子的半自动入磁机，其特征在于所 述推料设备包含有推料气缸(10)，推料气缸(10)的输出端向着套筒(8)且固定衔接有压头 (9)。
    6.永磁电机转子的入磁办法，其特征在于，它包含有以下过程A、将铁壳放入套筒的放铁壳处；B、将磁条推入套筒中；C、将铁壳顶紧在套筒上；D、将推入套筒中的磁条压入铁壳，在压入的过程中对磁条进行充磁。
    7.依据权利要求6所述的永磁电机转子的入磁办法，其特征在于过程D中所述的在 压入的过程中对磁条进行充磁详细为预先在套筒上镶有绕其一周的强磁体，磁条在压入铁壳的运动过程中与套筒上的强磁 体相互作用取得磁力。
    本创造触及小型永磁电机技能领域，特指永磁电机转子的半自动入磁机及其入磁办法，它包含有套筒、料槽、送料设备、顶料设备、推料设备，料槽设置在套筒上的后方，料槽的后端衔接送料设备，推料设备、顶料设备别离设置在套筒的左、右方，将磁条放入料槽中和将铁壳放入套筒的放铁壳处，送料设备将料槽中的磁条推入套筒，接着顶料设备将铁壳顶紧在套筒口，最终推料设备将送进套筒的磁条压入铁壳，完结压入作业；套筒上镶有绕其一周的强磁体，磁条在压入铁壳的运动过程中导入磁力，然后到达充磁的作用，本创造集压入和充磁作业为一体，一站完结两个工序作业，简化工序，出产功率高，出产成本低，节能环保，且结构简单，易操作。
